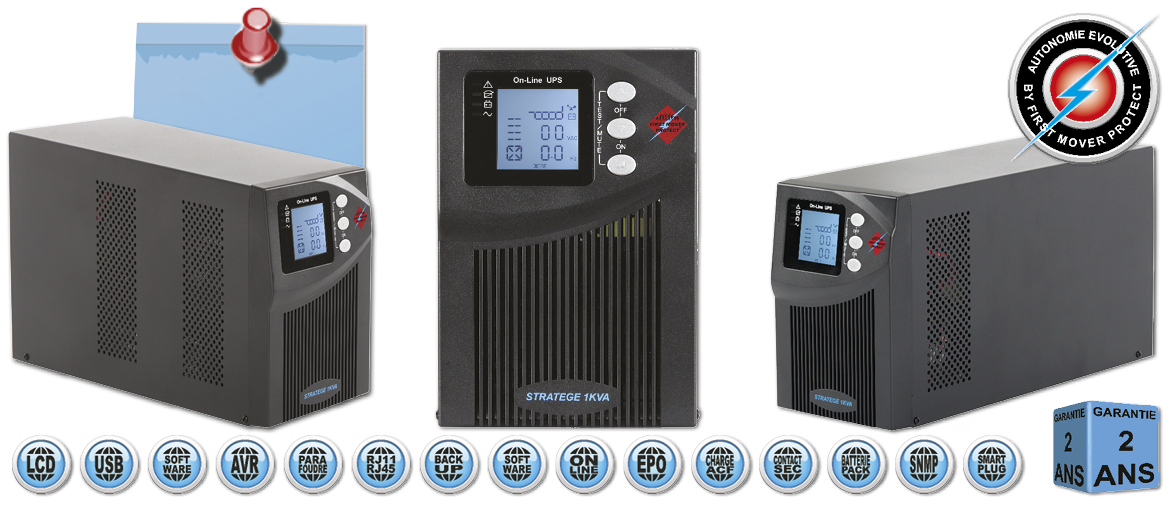

Onduleur STRATEGE ON LINE 1-3KVA Tour

L'onduleur STRATEGE 1KVA propose en quatre points une solution de protection globale :
          ►Format : Tour,
          ►Puissance : 1KVA/900 Watts,
          ►Autonomie : évolutive jusqu’à plusieurs heures,
          ►Administration : locale ou à distance via agent SNMP.
Il est adaptée pour la protection des applications sensibles :
          ►Computers centers,
          ►Equipements réseaux,
          ►Salles serveurs,
          ►Systèmes de communication (tél IP),
          ►Equipements industriels.

De technologie ON LINE, l'onduleur STRATEGE 1KVA gère de nombreuses perturbations électriques :
          ►protection contre les surtensions et les surcharges,
          ►protection parafoudre,
          ►protection RJ11/RJ45 (Tél, Fax, Modem, ADSL, Ethernet),
          ►protection contre les variations de tension,
          ►protection contre les coupures de courant.

La technologie ON LINE double conversion assure un niveau de protection maximale.
Son principe de fonctionnement est assez simple ; il consiste à convertir l’alimentation deux fois afin de reproduire en permanence un courant de qualité parfaite sans aucune perturbation électrique.

Fonctionnement en mode secteur :
          ►le premier convertisseur AC/DC maintient les batteries à un niveau
          de charge optimale et en parallèle alimente le deuxième convertisseur
          DC/AC qui transforme le courant continu en courant alternatif pour
          alimenter la charge.
Fonctionnement en mode batterie :
          ►lorsque survient une coupure secteur, l’énergie stockée dans les
          batteries alimente le convertisseur DC/AC qui transforme le courant
          continu en courant alternatif.

Cette opération se fait instantanément sans aucune micro-coupure ni incidence sur la charge connectée.

L’onduleur STRATEGE 1KVA bénéficie du fonctionnement SAFE-MODE respectueux de l’environnement.
Cette technologie permet de réaliser des économies d’énergie significatives.
Ce mode de fonctionnement est possible lorsque la qualité du courant est optimale.
Tant que la tension d’entrée varie dans sa plage de régulation (120-265 Volts) il ajuste celle-ci en sortie sans passer par les batteries comme le ferait un onduleur de technologie LINE INTERACTIVE.
Le SAFE-MODE, utile dans les environnements où le courant varie fréquemment, permet :
          ►d’améliorer le niveau de protection,
          ►d’ajuster la tension de fonctionnement sans passer par les batteries,
          ►de limiter la fréquence des passages en mode batterie,
          ►de prolonger la durée de vie des batteries,
          ►de réduire la consommation électrique.
Moins sollicité, l’onduleur travaille dans des conditions optimales,
sa durée de vie est prolongée.
Au-delà de la qualité du courant fourni, la technologie ON LINE
de l’onduleur STRATEGE 1KVA présente de nombreux autres avantages :
          ►compatibilité avec les groupes électrogènes,
          ►circuit de dérivation ou Bypass de surcharge sans micro-coupure
          (secteur/batterie),
          ►facteur de puissance en sortie égal à 0.9 pour un rendement maximal,
          ►fréquence de fonctionnement ajustable,
          ►fonctionnement en mode économie d’énergie (SAFE-MODE),
          ►démarrage à froid sur batteries,
          ►arrêt d’urgence EPO.

L'onduleur STRATEGE 1KVA intègre des batteries de haute capacité qui fournissent du courant ondulé sur l’ensemble des prises.
Lorsque survient une coupure d’électricité l’onduleur bascule en mode batterie, l’énergie stockée se substitut alors au réseau électrique et l’autonomie délivrée permet :
          ►d’assurer une continuité de travail,
          ►de sauvegarder proprement les fichiers ouverts,
          ►d’éteindre proprement les équipements connectés.

Charge connectée	STRATEGE 1KVA
25%	40 min
50%	14 min
75%	8 min

Pour assurer une gestion optimale de la capacité batterie, l'onduleur STRATEGE 1KVA est équipé de deux groupes de prises qui peuvent être programmées distinctement selon l’importance des équipements à protéger.
Afin de continuer à alimenter les applications les plus sensibles, il est possible de délester certaines prises électriques en sortie de onduleur.

Le paramétrage s’effectue simplement en fonction de la tension batterie, à partir de l’afficheur LCD situé en face avant des onduleurs.

Composants clés d’un onduleur, les batteries bénéficient du mode de recharge ACF,
          ►Amplifié en début de recharge,
          ►Constant en cours de charge,
          ►Flottant en fin de charge.
Ce mode de recharge très progressif qui se déroule en trois étapes avec une intensité variable garantit aux batteries une très longue durée de vie.

Pour prolonger l’autonomie de base délivrée par l’onduleur, l'onduleur STRATEGE 1KVA est évolutif en autonomie.
Il offre la possibilité de raccorder des Packs Batteries supplémentaires pour atteindre plusieurs heures d’autonomie selon la charge connectée.
Chaque pack batteries intègre un chargeur spécifique pour un temps de recharge optimisé.
Un maximum de 4 Packs Batteries peuvent être raccordés sur un même onduleur.
Le raccordement se fait très simplement à partir de connecteurs situés en face arrière.

Tableaux des autonomies exprimées en minutes selon la puissance consommée et le nombre de Packs Batteries raccordés.

Puissance onduleur	1000VA
Nombre et type de batteries	6 × 12 Volts 9 Ampères
Nombre de Packs batteries	1	2	3	4
Autonomie à 25% de charge	130 min	270 min	350 min	450 min
Autonomie à 50% de charge	60 min	90 min	170 min	260 min
Autonomie à 75% de charge	40 min	70 min	95 min	130 min

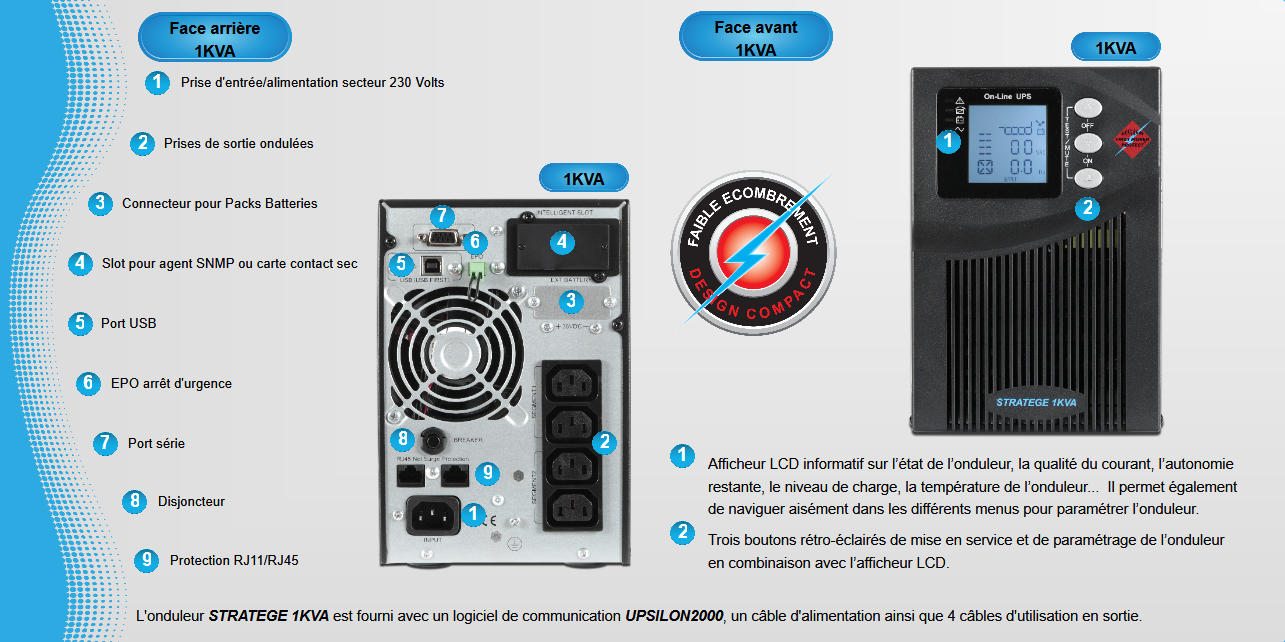

Afin d’assister au mieux l’utilisateur, l'onduleur STRATEGE 1KVA est équipé d’accessoires fonctionnels :

►un afficheur LCD pour :
          ►visualiser de nombreuses informations sur l’état de
          l’onduleur et de ses composants (chargeur, ventilateur Etc)
          ainsi que sur la qualité du courant, l’autonomie restante...
          ►programmer l’onduleur jusqu’à 50 fonctions (tension,
          fréquence, gestion des prises en sortie...).

►une carte contact sec pour raccorder l’onduleur à une gestion technique du bâtiment,
relayer sur une alarme visuelle, sonore ou tout autre système, différents états de l’onduleur (surcharge, mode batterie, autonomie critique etc…).

►un contacteur EPO pour relier l’onduleur à un système d’arrêt d’urgence de type coup-de-poing, et provoquer une mise hors tension ainsi qu’un arrêt immédiat de l’onduleur.

Afin d’assurer une parfaite protection des équipements et des données,
l’onduleur STRATEGE 1KVA dispose du logiciel UPSILON2000 de gestion de
l’alimentation pour Windows, Linux, Unix, Mac. Il s’installe via un port USB.
En complément des remontées d’information sur la qualité du courant,
le logiciel prend le contrôle de l’ordinateur et de son alimentation
électrique lorsque survient une coupure d’électricité.
Il peut alors :
          ►sauvegarder les fichiers ouverts,
          ►clôturer les programmes en cours,
          ►éteindre les équipements connectés.
Au terme d’une coupure électrique, l’onduleur redémarre et reprend
automatiquement son cycle de recharge.
Le masque ci-dessous permet de visualiser l’état de l’onduleur.
D’autres masques permettent :
          ►de représenter ces mêmes informations sous la forme de tableaux,
          ►de représenter le fonctionnement de l’onduleur,
          ►de visualiser le journal des évènements électriques de l’onduleur.
Exemples : panne d’alimentation, batterie faible, tension d’entrée normale…

SNMP pour Single Network Management Protocol (protocole simplifié de gestion de réseau).
Le protocole SNMP permet aux administrateurs des réseaux informatiques de diagnostiquer les événements qui surviennent sur le réseau et d'administrer les matériels présents sur le réseau.
Pour une solution d’administration à distance, l'onduleur STRATEGE 1KVA peut être géré via un agent SNMP interne (Slot) ou externe (boîtier).
Cette option de supervision permet notamment :
          ►de connecter l’onduleur au réseau ETHERNET de l’entreprise,
          ►d’obtenir des remontées SNMP en local ou à distance sur l’état de l'onduleur,
          ►de prendre la main à distance sur l’onduleur et les matériels connectés pour gérer
          les équipement raccordés.

Pour assurer la pérennité des gammes actuelles,
FIRST MOVER PROTECT s’efforce de les faire évoluer par l’intégration des dernières évolutions techniques.
Ces principales évolutions portent notamment sur les puissances, les autonomies, les solutions de gestion et d’administration, les technologies, les formats Tour et Rack19’’.
Dans ce contexte, la gamme STRATEGE sera complétée prochainement par les versions suivantes : Mono-mono au format Tour et Rack 19’’ en 6 et 10KVA, Tri-Mono au format Tour en 10/15/20KVA, Tri-Tri au format Tour en 10/15/20KVA.

►Technologie ON LINE double conversion pour un niveau de protection maximal,
►Bypass de surcharge pour une protection optimisée de l’onduleur,
►Charge des batteries progressives pour une durée de vie prolongée,
►Compact pour une intégration aisée dans la plupart des environnements,
►Fonctionnement SAFE-MODE pour des économies d’énergie significatives,
►Logiciel de communication pour une sauvegarde des données optimisée,
►Intégration en réseau via un agent SNMP,

►Accessoirisé : afficheur LCD, protection RJ45, arrêt d’urgence EPO,
slot carte contact sec, slot agent SNMP.
►Et de nombreux aspects pratiques :
          ►prises programmables,
          ►évolutif en autonomie par l’ajout de packs batteries,
          ►jusqu’à huit prises ondulées,
          ►démarrage à froid sur batteries.

Chaque produit de la gamme FIRST MOVER PROTECT fait l'objet d'une fiche technique individuelle détaillée.
Elles peuvent être consultées et téléchargées à partir de la fiche produit.
N'hésitez pas à nous contacter pour tout complément d'information technique.
Caractéristiques techniques susceptibles d'évoluer sans avis préalables. Données et photos non-contractuelles.

Identification
Modèle		1KVA
Référence		STG1KVAMMT
Code EAN		3700647200159
Caractéristiques électriques en entrée
Alimentation		Monophasée
Tension d'entrée nominale		200V / 208V / 220V / 230V / 240Vac
Plage de tension du mode secteur		110 à 290Vac (110-160V <A130% - 160-200V<80% - 200-290V à 100% de charge)
Fréquence nominale		45Hz/70Hz Détection automatique
Facteur de puissance		>0,98
Courant THDi		Inferieur à 7% ( sur 100% de charge non linéaire)
Compatibilité groupe électrogène		Oui
Bypass		Tension max : +15% (option +5%, +10%, +25%) Tension min : -45% (option -20%, -30%) Plage de protection de la fréquence : +10%
Mode économie d'énergie		Idem Bypass
Protection disjoncteur		7A
Raccordement		IEC320 C14 10A - 2 pôles + Terre
Caractéristiques électriques en sortie
Puissance en Volt Ampères (VA)		1000
Puissance en Watts (W)		900
Cosinus Phi		0,9
Technologie		On Line double conversion
Forme du signal en mode batterie		Courant alternatif sinusoïdale
Tension de sortie en mode batterie		200V / 208V / 220V / 230V / 240Vac
Régulation de tension		+2%
Plage de fréquence mode secteur		50Hz ou 60Hz (synchronisée sur l'entrée)
Plage de fréquence mode batterie		50 / 60Hz (+ 0,02Hz)
Facteur de crète		3:1
Distorsion harmonique		THD 3% (charge linéaire) / THD 5% (charge non linéaire)
Temps de commutation		Secteur/batterie :0ms - Secteur/Bypass : 4ms
Rendement à 100% de charge		Mode secteur : >90% - Mode batterie : >85% - Mode ECO >94%
Nombre de prises ondulées		4
Câble d'utilisation IEC mâle/femelle		4 × IEC320 C13 10A
Caractéristiques de la batterie
Technologie		Plomb étanche
Puissance et nombre		12V/9Ah × 3
Tenson batteries		36Vdc
Courant de recharge		1~1.5A
Temps de recharge		90% : 5 heures / 100% : 8 heures
Démarrage sur batterie		Oui
Remplaçable par l'utilisateur		Non
Autonomie
A 25% de charge		40 min
A 50% de charge		14 min
A 75% de charge		8 min
Protection
Surcharge mode secteur		Charge < 100% - 150% pendant 30 secondes / Charge >150% pendant 300 ms : arrêt de l'onduleur
Surcharge mode batterie		Charge < 100% - 150% pendant 30 secondes / Charge >150% pendant 300 ms : arrêt de l'onduleur
Surcharge mode bypass		Charge > 130% pendant 60 secondes : arrêt de l'onduleur
Court-circuit		Oui
Surchauffe		Mode secteur : passage en mode bypass / Mode batterie : arrêt de l'onduleur
Batterie faible		Alarme puis arrêt onduleur
Auto-diagnostique		Oui via afficheur LCD et logiciel
EPO		Arrêt immédiat de l'onduleur (contact ouvert ou fermé)
Batterie		Oui : gestion optimisée
Bruits parasites		Conforme à la norme EN62040-2
Alarme		Sonore et visuelle : mode batterie, batterie faible, surcharge, défaut.
Protection RJ11/RJ45 (combiné)		Oui (câble fourni) - Tél, Fax, Modem, ADSL, Ethernet
Accessoires
Afficheur		LCD bleu
Logiciel de communication		UPSILON2000 via port USB pour Windows 2000/2003/XP/Vista/2008/ Win7, Linux, Unix et MAC
Interface de communication		USB / RS232 / Agent SNMP (option)
Contact sec		Oui (option)
EPO - Arrêt d'urgence		Arrêt immédiat de l'onduleur (contact ouvert ou fermé)
Pack batterie externe		Oui (option) jusqu'à 4 Packs raccordés via connecteur Anderson
Conditions d'utilisation
Température de fonctionnement		0 - 40°C
Taux d'humidité		0 - 95% sans condensation
Niveau sonore		<50dB à 1 m
Conditions de stockage
Température		0 - 40°C
Taux d'humidité		0 95% sans condensation
Certifications
Liste		CE - LVD - ROHS
Garantie
Durée et modalité		2 ans sur site
Caractéristiques physiques
Format		Tour
Dimensions mm (Longueur × Largeur × Hauteur)		400 × 144 × 215
Poids net		12,6 Kgs
Conditionnement
Colisage		1
Dimensions mm (Longueur × Largeur × Hauteur)		472 × 208 × 312
Poids brut		13,9 Kgs
Origine
Pays		Chine

Pack batteries onduleur STRATEGE On Line 1KVA Mono Mono
Puissance onduleur	1KVA
Identification
Référence	STGPBT1KVA36VDC6
Code EAN	3700647200180
Caractéristiques électriques en entrée
Plage de fonctionnement	150 à 285Vac
Tension d'entrée nominale	Monophasée
Caractéristiques électriques en sortie
Courant de recharge	Tension constante
Courant de fuite	<100uA
Courant de sortie	Courant continu (+/-)
Caractéristiques de la batterie
Nombre de batteries	6 (2 jeux de 3)
Type	12V/9Ah
Tension batterie	36Vdc
Technologie	Plomb étanche
Courant de recharge	1,4Amp
Démarrage sur batterie	Oui
Protection batterie	Fusible rapide 60 Ampères
Autonomie en minutes
Nombre de Packs installés	1	2	3	4
A 25% de charge	130	270	350	450
A 50% de charge	60	90	170	260
A 75% de charge	40	70	95	130
Temps de recharge en heures
Nombre de Packs installés	1	2	3	4
Temps de recharge batterie à 50%	4	4	4	4
Temps de recharge batterie à 90%	8	8	8	8
Temps de recharge batterie à 90%	12	12	12	12
Conditions d'utilisation
Température de fonctionnement	0 - 40°C
Taux d'humidité	0 - 95% sans condensation
Niveau sonore	<50dB à 1 m
Raccordement onduleur	Connecteur Anderson
Conditions de stockage
Température	0 - 40°C
Taux d'humidité	0 95% sans condensation
Certifications
Liste	CE - LVD - ROHS
Garantie
Durée et modalité	2 ans sur site
Caractéristiques physiques
Format	Tour
Dimensions mm (Longueur × Largeur × Hauteur)	400 × 144 × 215
Poids net	18,9 Kgs
Conditionnement
Colisage	1
Dimensions mm (Longueur × Largeur × Hauteur)	472 × 208 × 312
Poids brut	20,2 Kgs
Origine
Pays	Chine

Il permet :
          ►de proteger les équipements stratégiques
          contre les perturbations électriques les plus
          critiques,
          ►de protéger les usagers contre une coupure de
          courant et de leur assurer ainsi une continuité de
          travail pouvant atteindre plusieurs heures.

Autonomies exprimées en minutes selon la puissance consommée.

Puissances
1000VA/900W

Onduleur STRATEGE 1KVA ON LINE Mono Mono double conversion pour les professionnels, les industriels et les établissements publics.

Ses performances, sa technologie et ses multiples fonctionnalités font de l'onduleur STRATEGE 1KVA une solution haut de gamme compétitive idéale pour la protection des équipements sensibles et la sauvegarde des données hautement stratégiques.

L'onduleur STRATEGE 1KVA est particulièrement adapté aux milieux électriques très perturbés.
