Le calcul de puissance d’un onduleur peut se faire en deux étapes :
►Etape N°1 : calcul de la puissance apparente exprimée en VA du total des équipements à protéger,
►Etape N°2 : calcul de la puissance selon le type de charge raccordée à l’onduleur.
Etape N°1 : calcul de la puissance apparente en VA. La puissance d’un onduleur est exprimée en VA (puissance apparente), Volts (tension) Ampères (intensité) et en Watts (puissance réelle).
Pour obtenir la puissance d’un onduleur la première étape consiste à calculer la puissance électrique consommée pour chaque appareil raccordé. Ces informations sont fournies sur les fiches signalétiques qui doivent figurer sur tous les appareils électriques.
Il faut donc relever sur chaque équipement les consommations en Ampères, en Volts Ampères ou en Watts et, s’ils ne le sont pas déjà, les convertir dans une même grandeur électrique, à savoir en Volts Ampères (VA).
Si la valeur est exprimée en Ampères, il faut les multiplier par 230 Volts pour obtenir des VA

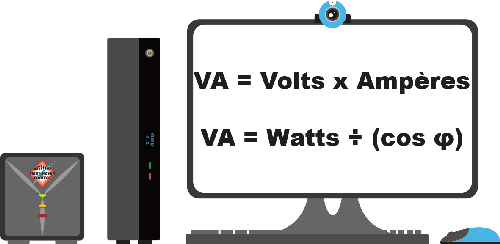

VA = Volts x Ampères
Exemple de calcul : Pour 4 Ampères, la puissance en VA est égale à 4A x 230V = 920 VA. Si la valeur est exprimée en Watts, il faut la diviser par le facteur de puissance de l’onduleur pour obtenir des VA. Le facteur de puissance, également appelé cosinus phi (cos φ), varie de 0.6 à 1 selon les gammes d’onduleurs.
VA = Watts ÷ (cos φ)
Exemple de calcul : pour 900 Watts à protéger par un onduleur dont le cosinus phi est égal à 0.9 la puissance en VA est égale à 900W ÷ 0.9 = 1000VA
Une fois la puissance totale calculée en VA il est nécessaire de prévoir une marge de fonctionnement de 20%. En effet, augmenter la puissance de l’onduleur de 20% permet : ►de préserver l’électronique de puissance de l’onduleur, ►de conserver une marge d’évolution, ►de bénéficier d’une meilleure autonomie par rapport à une utilisation à pleine charge.
Etape N°2 : calcul de la puissance selon la charge connectée. Tous les équipements à protéger ne sont pas compatibles avec toutes les technologies d’onduleurs. Le calcul de puissance d’un onduleur varie également selon le type de charge à protéger : ►charge inductive, ►charge résistive, ►charge capacitive. Après avoir effectué le calcul de puissance, il convient donc de retenir la gamme adaptée au type de charge.
Une charge inductive est une charge qui provoque un décalage de phase entre la tension et le courant. Elle convertit le courant en un champ magnétique. Ces charges impliquent le mouvement ou le rayonnement. Exemples : moteurs, transformateurs, tubes fluorescents.
Exemple de calcul : ►Type d’équipement : moteur électrique, ►Tension électrique d’utilisation exprimé en Volts (V) : 230 Volts, ►Courant électrique exprimé en Ampères (A) : 5 Ampères, ►Coefficient d’angle de déphasage du moteur électrique : Cosinus phi (cos φ) : 0.8, ►Cosinus phi de la gamme d’onduleurs retenue : onduleur STRATEGE (cos φ) : 0.9.
Calcul : ►Calcul de la puissance en VA : (Volts x Amp) = (230 x 5) = 1150 VA, ►Calcul de la puissance en Watts : (VA) x (cos φ) = 1150 x 0.8 = 920 Watts, ►Calcul de la puissance en Watts avec marge de 20% = W ÷ (1-0.2) = 920 ÷ 0.8 = 1150 Watts, ►Calcul de la puissance en VA de l’onduleur = W ÷ (cos φ) = 1150 ÷ 0.9 = 1277 VA.
Les charges inductives sont compatibles avec les onduleurs des gammes STRATEGE.
Une charge résistive est une charge pour laquelle il n’y a pas de déphasage entre la tension et le courant. Ces charges produisent souvent de la lumière et/ou de la chaleur. Exemples : ampoules à incandescence, radiateurs électriques, bouilloires etc.
Exemple de calcul : ►Type d’équipement : lampe à incandescence, ►Puissance électrique exprimée en Watts (W) : 900 Watts, ►Cosinus phi de la gamme d’onduleurs retenue : onduleur STRATEGE (cos φ) : 0.9,

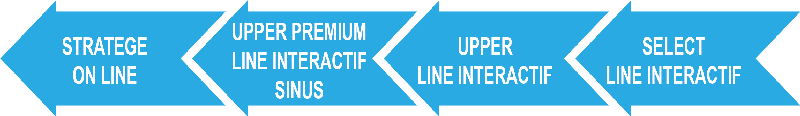

Calcul : ►Calcul de la puissance en VA de l’onduleur : (W ÷ (cos φ) = (900 ÷ 0.9) = 1000 VA, ►Calcul de la puissance en VA avec marge de 20% = VA ÷ (1-0.2) = 1000 ÷ 0.8 = 1250 VA. Les charges résistives sont compatibles avec les onduleurs des gammes SELECT, UPPER, UPPER PREMIUM et STRATEGE.
Une charge capacitive est une charge qui comprend des composants électroniques de type condensateurs. Le condensateur compense le déphasage du cosinus phi (cos φ) pour diminuer la consommation de la charge inductive.
Avec un cosinus phi (φ) proche de 1, les alimentations à découpage des équipements informatiques sont considérées comme des charges résistives.
Exemple de calcul : ►Type d’équipement : équipements informatiques, ►Puissance réelle exprimée en Watts (W) : 1200 Watts, ►Cosinus phi de la gamme d’onduleurs retenue : onduleur UPPER (cos φ) = 0.6,
Calcul : ►Calcul de la puissance en VA : (W ÷ cos φ) = (1200 ÷ 0.6) = 2000VA, ►Calcul de la puissance en VA avec marge de 20% = VA ÷ (1-0.2) = 2000 ÷ 0.8 = 2500 VA. Les charges capacitives sont compatibles avec les onduleurs des gammes SELECT, UPPER, UPPER PREMIUM et STRATEGE.
