Les onduleurs sont classés selon leur technologie en quatre groupes : Off Line, Line-Interactive, Line-Interactive Sinus, On Line. Les prestations qu'ils offrent varient selon ces technologies et il est fondamental de choisir une technologie d'onduleur qui soit adaptée à l'application à protéger.
Appréhender leur principe de fonctionnement est une étape indispensable dans le choix d'une solution de protection.
Technologie Off Line

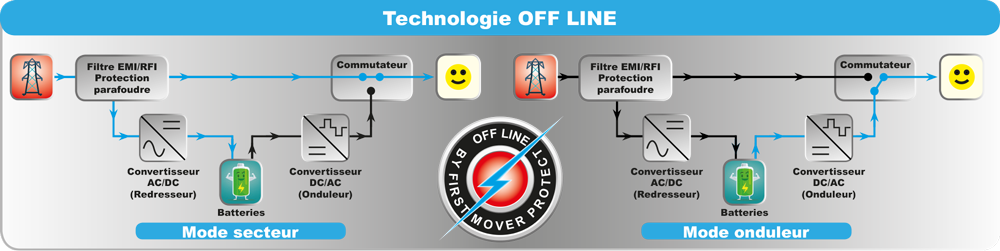

Les onduleurs de technologie OFF LINE sont pour la plupart des onduleurs d’une puissance inférieure à 3KVA. Leur conception basique leur permet d’être les moins onéreux pour un niveau de protection d’entrée de gamme.
Ils délivrent un courant pseudo-sinusoïdale de type P.W.M.(Pulse Width Modulation) adapté aux alimentations à découpage
Dépourvus de régulation de tension ils basculent en mode batterie lors d’une coupure de courant ou lors de variations de tension importantes pour protéger et continuer à alimenter la charge en sortie ; ce temps de commutation est en général inférieur à 6 millisecondes pour les onduleurs les plus performants.
Les onduleurs OFF LINE assurent en permanence un filtrage de nombreuses perturbations électriques. Ils sont particulièrement adaptés pour protéger à moindre coût les applications bureautiques non-stratégiques dans les environnements électriques stables et peu perturbés.
FIRST MOVER PROTECT ne commercialise pas à ce jour d’onduleurs OFF LINE.
Technologie LINE INTERACTIVE

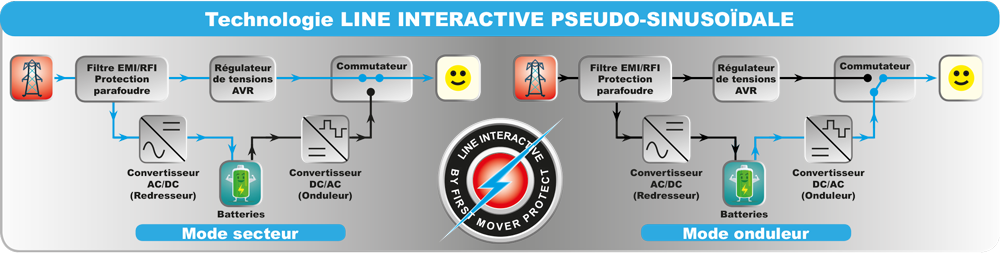

Les onduleurs de technologie LINE INTERACTIVE se différencient des onduleurs OFF LINE par l’intégration d’un régulateur de tension de type AVR (Automatic Voltage Regulator) qui assure une protection maximale contre les variations de tension.
Ce régulateur de tension permet notamment de délivrer une tension de fonctionnement optimale, en l’abaissant (fonction BUCK) si elle est trop élevée, ou en l’augmentant si elle est trop faible (fonction BOOST), et ceci sans commuter en mode batterie.
La qualité d’un onduleur LINE INTERACTIVE est donc étroitement liée à sa plage de régulation ; plus cette plage est large plus l’onduleur LINE INTERACTIVE est performant. En effet, une plage de régulation très large permet notamment de limiter les passages en mode batterie, d’économiser les batteries, de préserver l’électronique, de réduire la consommation électrique, d’améliorer le niveau de protection, de limiter l’échauffement de l’onduleur. Moins sollicité, l’onduleur travaille dans des conditions optimales, sa durée de vie est prolongée.
Les onduleurs FIRST MOVER PROTECT LINE INTERACTIVE sont équipés d’un régulateur de tension qui fonctionne dans une plage de régulation très large comprise entre 162 et 292 Volts.
Ils sont particulièrement adaptés pour protéger à moindre coût les applications bureautiques et informatiques d’une puissance totale inférieure à 3KVA dans les environnements électriques perturbés.
Seules les gammes SELECT & UPPERbénéficient de cette technologie.
Technologie LINE INTERACTIVE SINUS
Les onduleurs LINE INTERACTIVE SINUS se différencient des onduleurs LINE INTERACTIVE sur deux points principaux : La première différence concerne le temps de commutation entre le mode secteur et le mode batterie.
Alors que sur un onduleur LINE INTERACTIVE le temps de commutation est de l’ordre de 4 millisecondes, l’onduleur LINE INTERACTIVE SINUS intègre un système de commutation intelligent qui permet d’atteindre un temps de commutation inférieur à 2 millisecondes.

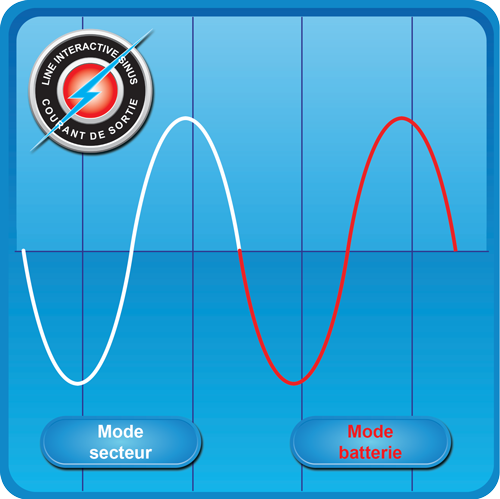

La deuxième différence concerne la qualité du courant en sortie de l’onduleur lorsqu’il fonctionne en mode batterie. Alors que sur un onduleur LINE INTERACTIVE le signal de sortie en mode batterie est de type pseudo sinusoïdale, le courant de sortie sur un onduleur LINE INTERACTIVE SINUS est de type SINUSOÏDALE parfaite.
Ces deux fonctionnalités permettent notamment d’assurer un niveau de protection optimale des applications stratégiques sensibles.
Par ailleurs, comme les onduleurs LINE INTERACTIVE, ils sont équipés d’un régulateur de tension ayant les mêmes spécificités pour les mêmes bénéfices.
Ils sont particulièrement adaptés pour protéger les applications informatiques stratégiques dans les dans les environnements électriques perturbés.
Seule la gamme UPPER PREMIUM bénéficie de la technologie LINE INTERACTIVE SINUS.
Technologie ON LINE La technologie ON LINE concerne des onduleurs dont la plage de puissances peut s’étendre de 1KVA à plusieurs centaines de KVA.
Ils sont souvent considérés comme des onduleurs haut de gamme du fait du niveau de protection maximale qu’ils apportent.
En effet, les onduleurs ON LINE également appelés onduleur ON LINE double conversion présentent la particularité de produire en permanence un courant de qualité parfaite débarrassé de toutes les perturbations électriques et ceci quelle que soit la qualité du courant en entrée de l’onduleur.

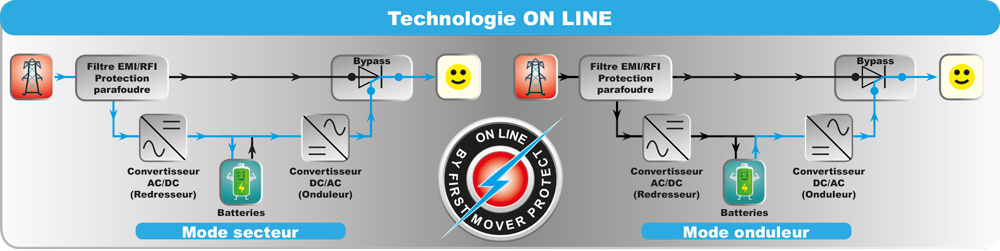

Le principe de fonctionnement en deux temps est assez simple :
La première phase de fonctionnement sollicite le premier convertisseur AC/DC également appelé redresseur : celui convertit le courant alternatif en courant continu : ►d’une part pour recharger ou maintenir les batteries chargées, ►d’autre part pour permettre d’assurer la deuxième phase de fonctionnement.
La deuxième phase de fonctionnement sollicite le deuxième convertisseur DC/AC également appelé onduleur : celui-ci utilise le courant continu délivré par le redresseur ou les batteries lors d’un passage en mode batterie et le convertit en courant alternatif afin d’alimenter les applications raccordées en sortie de l’onduleur.
Cette double conversion permanente permet de délivrer un courant de qualité parfaite quelle que soit la qualité du courant en entrée de l’onduleur, instantanément et sans micro-coupure.
Les onduleurs ON LINE, compatibles avec les groupes électrogènes, sont particulièrement adaptés pour la protection des applications sensibles hautement stratégiques dans les environnements électriques très perturbés.
