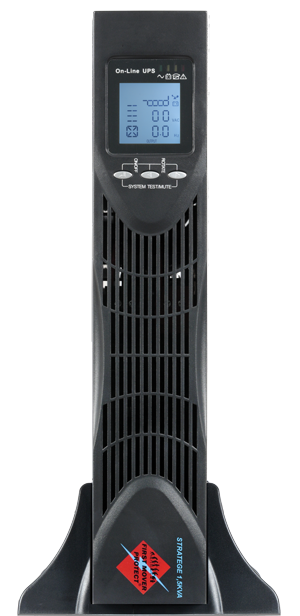

Onduleur STRATEGE ON LINE 1-3KVA Rack19''

Onduleur RACK 19" Mono Mono ON LINE double conversion pour les professionnels, les industriels et les établissements publics.

Ses performances, sa technologie et ses multiples fonctionnalités font de la gamme STRATEGE 19'' une solution haut de gamme compétitive idéale pour la protection des équipements sensibles et la sauvegarde des données hautement stratégiques.

Les onduleurs STRATEGE sont particulièrement adaptés aux milieux électriques très perturbés.

La gamme STRATEGE propose en quatre points une solution de protection globale :
          ►Format : Rack 19'' convertible au format Tour,
          ►Puissance : de 1Kva à 3 Kva,
          ►Autonomie : évolutive jusqu’à plusieurs heures,
          ►Administration : locale ou à distance via agent SNMP.
Elle est adaptée pour la protection des applications sensibles :
          ►Computers centers,
          ►Equipements réseaux,
          ►Salles serveurs,
          ►Systèmes de communication (tél IP),
          ►Equipements industriels.

De technologie ON LINE, la gamme d’onduleurs STRATEGE gère de nombreuses perturbations électriques :
          ►protection contre les surtensions et les surcharges,
          ►protection parafoudre,
          ►protection RJ11/RJ45 (Tél, Fax, Modem, ADSL, Ethernet),
          ►protection contre les variations de tension,
          ►protection contre les coupures de courant.

La technologie ON LINE double conversion assure un niveau de protection maximale.
Son principe de fonctionnement est assez simple ; il consiste à convertir l’alimentation deux fois afin de reproduire en permanence un courant de qualité parfaite sans aucune perturbation électrique.

Fonctionnement en mode secteur :
          ►le premier convertisseur AC/DC maintient les batteries à un niveau
          de charge optimale et en parallèle alimente le deuxième convertisseur
          DC/AC qui transforme le courant continu en courant alternatif pour
          alimenter la charge.
Fonctionnement en mode batterie :
          ►lorsque survient une coupure secteur, l’énergie stockée dans les
          batteries alimente le convertisseur DC/AC qui transforme le courant
          continu en courant alternatif.

Cette opération se fait instantanément sans aucune micro-coupure ni incidence sur la charge connectée.

La gamme d’onduleurs STRATEGE bénéficie du fonctionnement SAFE-MODE respectueux de l’environnement.
Cette technologie permet de réaliser des économies d’énergie significatives.
Ce mode de fonctionnement est possible lorsque la qualité du courant est optimale.
Tant que la tension d’entrée varie dans sa plage de régulation (120-265 Volts) il ajuste celle-ci en sortie sans passer par les batteries comme le ferait un onduleur de technologie LINE INTERACTIVE.
Le SAFE-MODE, utile dans les environnements où le courant varie fréquemment, permet :
          ►d’améliorer le niveau de protection,
          ►d’ajuster la tension de fonctionnement sans passer par les batteries,
          ►de limiter la fréquence des passages en mode batterie,
          ►de prolonger la durée de vie des batteries,
          ►de réduire la consommation électrique.
Moins sollicité, l’onduleur travaille dans des conditions optimales,
sa durée de vie est prolongée.
Au-delà de la qualité du courant fourni, la technologie ON LINE
de l’onduleur STRATEGE présente de nombreux autres avantages :
          ►compatibilité avec les groupes électrogènes,
          ►circuit de dérivation ou Bypass de surcharge sans micro-coupure
          (secteur/batterie),
          ►facteur de puissance en sortie égal à 0.9 pour un rendement maximal,
          ►fréquence de fonctionnement ajustable,
          ►fonctionnement en mode économie d’énergie (SAFE-MODE),
          ►démarrage à froid sur batteries,
          ►arrêt d’urgence EPO.

Les onduleurs STRATEGE intègrent des batteries de haute capacité qui fournissent du courant ondulé sur l’ensemble des prises.
Lorsque survient une coupure d’électricité l’onduleur bascule en mode batterie, l’énergie stockée se substitut alors au réseau électrique et l’autonomie délivrée permet :
          ►d’assurer une continuité de travail,
          ►de sauvegarder proprement les fichiers ouverts,
          ►d’éteindre proprement les équipements connectés.

Charge connectée	STRATEGE 1KVA	STRATEGE 1,5KVA	STRATEGE 2KVA	STRATEGE 3KVA
25%	40 min	20 min	40 min	20 min
50%	14 min	8 min	14 min	8 min
75%	8 min	5 min	8 min	5 min

Pour assurer une gestion optimale de la capacité batterie, les onduleurs STRATEGE sont équipés de deux groupes de prises qui peuvent être programmées distinctement selon l’importance des équipements à protéger.
Afin de continuer à alimenter les applications les plus sensibles, il est possible de délester certaines prises électriques en sortie des onduleurs.

Le paramétrage s’effectue simplement en fonction de la tension batterie, à partir de l’afficheur LCD situé en face avant des onduleurs.

Composants clés d’un onduleur, les batteries bénéficient du mode de recharge ACF,
          ►Amplifié en début de recharge,
          ►Constant en cours de charge,
          ►Flottant en fin de charge.
Ce mode de recharge très progressif qui se déroule en trois étapes avec une intensité variable garantit aux batteries une très longue durée de vie.

Pour prolonger l’autonomie de base délivrée par l’onduleur, la gamme STRATEGE est évolutive en autonomie.
Elle offre la possibilité de raccorder des Packs Batteries supplémentaires pour atteindre plusieurs heures d’autonomie selon la charge connectée.
Chaque pack batteries intègre un chargeur spécifique pour un temps de recharge optimisé.
Un maximum de 4 Packs Batteries peuvent être raccordés sur un même onduleur.
Le raccordement se fait très simplement à partir de connecteurs situés en face arrière.

Tableaux des autonomies exprimées en minutes selon la puissance consommée et le nombre de Packs Batteries raccordés.

Puissance onduleur	1000VA
Nombre et type de batteries	6 × 12 Volts 9 Ampères
Nombre de Packs batteries	1	2	3	4
Autonomie à 25% de charge	130 min	270 min	350 min	450 min
Autonomie à 50% de charge	60 min	90 min	170 min	260 min
Autonomie à 75% de charge	40 min	70 min	95 min	130 min

Afin d’assister au mieux l’utilisateur, la gamme STRATEGE est équipé d’accessoires fonctionnels :
►un afficheur LCD pour :
          ►visualiser de nombreuses informations sur l’état de
          l’onduleur et de ses composants (chargeur, ventilateur Etc)
          ainsi que sur la qualité du courant, l’autonomie restante...
          ►programmer l’onduleur jusqu’à 50 fonctions (tension,
          fréquence, gestion des prises en sortie...).

►une carte contact sec :
          ►pour accorder l’onduleur à une gestion technique du bâtiment,
          ►relayer sur une alarme visuelle, sonore ou tout autre système,
          différents états de l'onduleur (surcharge, mode batterie, autonomie
          critique etc…).
►un contacteur EPO pour relier l’onduleur à un système d’arrêt d’urgence de type coup-de-poing, et provoquer une mise hors tension ainsi qu’un arrêt immédiat de l’onduleur.

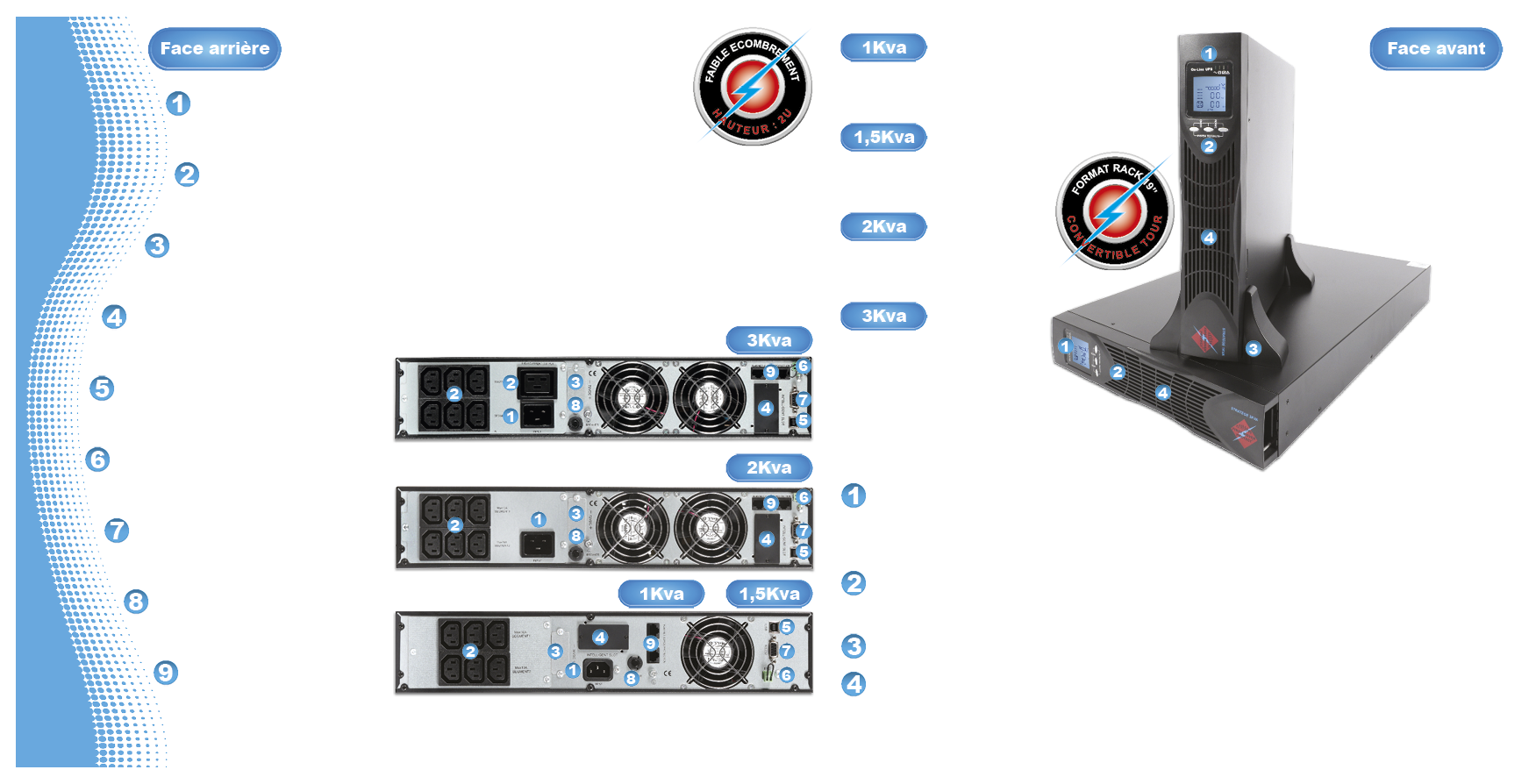

►convertible au format Tour : flexibles en autonomie par l’ajout de Pack Batteries ils le sont également par leur conversion au format Tour à positionner directement au sol.
Cette opération se fait très simplement par l’ajout de 4 pieds pour assurer une parfaite stabilité.
Remarque : cette option s’applique également aux Packs Batteries.

Afin d’assurer une parfaite protection des équipements et des données,
l’onduleur STRATEGE dispose du logiciel UPSILON2000 de gestion de
l’alimentation pour Windows, Linux, Unix, Mac. Il s’installe via un port USB.
En complément des remontées d’information sur la qualité du courant,
le logiciel prend le contrôle de l’ordinateur et de son alimentation
électrique lorsque survient une coupure d’électricité.
Il peut alors :
          ►sauvegarder les fichiers ouverts,
          ►clôturer les programmes en cours,
          ►éteindre les équipements connectés.
Au terme d’une coupure électrique, l’onduleur redémarre et reprend
automatiquement son cycle de recharge.
Le masque ci-dessous permet de visualiser l’état de l’onduleur.
D’autres masques permettent :
          ►de représenter ces mêmes informations sous la forme de tableaux,
          ►de représenter le fonctionnement de l’onduleur,
          ►de visualiser le journal des évènements électriques de l’onduleur.
Exemples : panne d’alimentation, batterie faible, tension d’entrée normale…

SNMP pour Single Network Management Protocol (protocole simplifié de gestion de réseau). Le protocole SNMP permet aux administrateurs des réseaux informatiques de diagnostiquer les événements qui surviennent sur le réseau et d'administrer les matériels connectés.
Pour une solution d’administration à distance, les onduleurs de la gamme STRATEGE peuvent être gérés via un agent SNMP interne (Slot) ou externe (boîtier).
Cette option de supervision permet notamment :
          ►de connecter l’onduleur au réseau ETHERNET de l’entreprise,
          ►d’obtenir des remontées SNMP en local ou à distance sur l’état de l'onduleur,
          ►de prendre la main à distance sur l’onduleur et les matériels connectés pour gérer
          les équipement raccordés.

Pour assurer la pérennité des gammes actuelles,
FIRST MOVER PROTECT s’efforce de les faire évoluer par l’intégration des dernières évolutions techniques.
Ces principales évolutions portent notamment sur les puissances, les autonomies, les solutions de gestion et d’administration, les technologies, les formats Tour et Rack19’’.
Dans ce contexte, la gamme STRATEGE sera complétée prochainement par les versions suivantes : Mono-mono au format Tour et Rack 19’’ en 6 et 10KVA, Tri-mono au format Tour en 10/15/20KVA, Tri-Tri au format Tour en 10/15/20KVA.

►Technologie ON LINE double conversion pour un niveau de protection maximal,
►Batteries déconnectables à chaud,
►Bypass de surcharge pour une protection optimisée de l’onduleur,
►Charge des batteries progressives pour une durée de vie prolongée,
►Compact pour une intégration aisée dans la plupart des environnements (2U),
►Fonctionnement SAFE-MODE pour des économies d’énergie significatives,
►Logiciel de communication pour une sauvegarde des données optimisée,
►Convertible au format Tour pour une flexibilité accrue,

►Accessoirisé : afficheur LCD, protection RJ45, arrêt d’urgence EPO,
slot carte contact sec, slot agent SNMP.
►Et de nombreux aspects pratiques :
          ►prises programmables,
          ►évolutif en autonomie par l’ajout de packs batteries,
          ►jusqu’à huit prises ondulées,
          ►démarrage à froid sur batteries.

Chaque produit de la gamme FIRST MOVER PROTECT fait l'objet d'une fiche technique individuelle détaillée.
Elles peuvent être consultées et téléchargées à partir de la fiche produit.
N'hésitez pas à nous contacter pour tout complément d'information technique.
Caractéristiques techniques susceptibles d'évoluer sans avis préalables. Données et photos non-contractuelles.

Identification
Modèle	1KVA	1,5KVA	2KVA	3KVA
Référence	STG1KVAMMRT	STG1.5KVAMMRT	STG2KVAMMRT	STG3KVAMMRT
Code EAN	3700647200210	3700647200227	3700647200234	3700647200241
Caractéristiques électriques en entrée
Alimentation	Monophasée
Tension d'entrée nominale	200V / 208V / 220V / 230V / 240Vac
Plage de tension du mode secteur	110 à 290Vac (110-160V <A130% - 160-200V<80% - 200-290V à 100% de charge)
Fréquence nominale	45Hz/70Hz Détection automatique
Facteur de puissance	>0,98
Courant THDi	Inferieur à 7% ( sur 100% de charge non linéaire)
Compatibilité groupe électrogène	Oui
Bypass	Tension max : +15% (option +5%, +10%, +25%) Tension min : -45% (option -20%, -30%) Plage de protection de la fréquence : +10%
Mode économie d'énergie	Idem Bypass
Protection disjoncteur	7A	10A	16A	25A
Raccordement	IEC320 C14 10A - 2 pôles + Terre	IEC320 C14 10A - 2 pôles + Terre	IEC320 C14 10A - 2 pôles + Terre	IEC320 C20 16A - 2 pôles + Terre
Caractéristiques électriques en sortie
Puissance en Volt Ampères (VA)	1000	1500	2000	3000
Puissance en Watts (W)	900	1350	1800	2700
Cosinus Phi	0,9
Technologie	On Line double conversion
Forme du signal en mode batterie	Courant alternatif sinusoïdale
Tension de sortie en mode batterie	200V / 208V / 220V / 230V / 240Vac
Régulation de tension	+2%
Plage de fréquence mode secteur	50Hz ou 60Hz (synchronisée sur l'entrée)
Plage de fréquence mode batterie	50 / 60Hz (+ 0,02Hz)
Facteur de crète	3:1
Distorsion harmonique	THD 3% (charge linéaire) / THD 5% (charge non linéaire)
Temps de commutation	Secteur/batterie :0ms - Secteur/Bypass : 4ms
Rendement à 100% de charge	Mode secteur : >90% - Mode batterie : >85% - Mode ECO >94%
Nombre de prises ondulées	6 × IEC320 C13 10A	6 × IEC320 C13 10A	6 × IEC320 C13 10A	6 × IEC320 C13 10A - 1xIEC320 C19 20A
Câble d'utilisation IEC mâle/femelle	3 × IEC320 C13 10A	3 × IEC320 C13 10A	4 × IEC320 C13 10A	4 × IEC320 C13 10A - 1xIEC320 C19 20A
Caractéristiques de la batterie
Technologie	Plomb étanche
Puissance et nombre	12V/9Ah × 3	12V/9Ah × 3	12V/9Ah × 6	12V/9Ah × 6
Tension batteries	36Vdc	36Vdc	72Vdc	72Vdc
Courant de recharge	1~1.5A
Temps de recharge	90% : 5 heures / 100% : 8 heures
Démarrage sur batterie	Oui
Remplaçable par l'utilisateur	Oui à chaud en cours d'utilisation (HOT-SWAP)
Autonomie
A 25% de charge	40 min	20 min	40 min	20 min
A 50% de charge	14 min	8 min	14 min	8 min
A 75% de charge	8 min	5 min	8 sec	5 min
Protection
Surcharge mode secteur	Charge < 100% - 150% pendant 30 secondes / Charge >150% pendant 300 ms : arrêt de l'onduleur
Surcharge mode batterie	Charge < 100% - 150% pendant 30 secondes / Charge >150% pendant 300 ms : arrêt de l'onduleur
Surcharge mode bypass	Charge > 130% pendant 60 secondes : arrêt de l'onduleur
Court-circuit	Oui
Surchauffe	Mode secteur : passage en mode bypass / Mode batterie : arrêt de l'onduleur
Batterie faible	Alarme puis arrêt onduleur
Auto-diagnostique	Oui via afficheur LCD et logiciel
EPO	Arrêt immédiat de l'onduleur (contact ouvert ou fermé)
Batterie	Oui : gestion optimisée
Bruits parasites	Conforme à la norme EN62040-2
Alarme	Sonore et visuelle : mode batterie, batterie faible, surcharge, défaut.
Protection RJ11/RJ45 (combiné)	Oui (câble fourni) - Tél, Fax, Modem, ADSL, Ethernet
Accessoires
Afficheur	LCD bleu
Logiciel de communication	UPSILON2000 via port USB pour Windows 2000/2003/XP/Vista/2008/ Win7, Linux, Unix et MAC
Interface de communication	USB / RS232 / Agent SNMP (option)
Contact sec	Oui (option)
EPO - Arrêt d'urgence	Arrêt immédiat de l'onduleur (contact ouvert ou fermé)
Pack batterie externe	Oui (option) jusqu'à 4 Packs raccordés via connecteur Anderson
Conditions d'utilisation
Température de fonctionnement	0 - 40°C
Taux d'humidité	0 - 95% sans condensation
Niveau sonore	<50dB à 1 m
Conditions de stockage
Température	0 - 40°C
Taux d'humidité	0 95% sans condensation
Certifications
Liste	CE - LVD - ROHS
Garantie
Durée et modalité	2 ans sur site
Caractéristiques physiques
Format	Rack 19" convertible en Tour
Nombre de "U"	2U	2U	2U	2U
Dimensions mm (Longueur × Largeur × Hauteur)	430 × 440 × 86,5	430 × 440 × 86,5	720 × 440 × 86,5	720 × 440 × 86,5
Poids net	18,7 Kgs	18,7 Kgs	33 Kgs	33 Kgs
Conditionnement
Colisage	1	1	1	1
Dimensions mm (Longueur × Largeur × Hauteur)	562 × 555 × 202	562 × 555 × 202	562 × 555 × 202	562 × 555 × 202
Poids brut	21,5 Kgs	21,5 Kgs	36,5 Kgs	36,5 Kgs
Origine
Pays	Chine

Pack batteries onduleur STRATEGE On Line 1-3KVA Mono Mono Rack 19'' convertible Tour
Puissance onduleur	1KVA				1,5KVA				2KVA				3KVA
Identification
Référence	STGPB1/1.5KVART36VDC6				STGPB1/1.5KVART36VDC6				STGPB2/3KVART72VDC12				STGPB2/3KVART72VDC12
Code EAN	3700647200258				3700647200258				3700647200265				3700647200265
Caractéristiques électriques en entrée
Plage de fonctionnement	150 à 285Vac
Tension d'entrée nominale	Monophasée
Caractéristiques électriques en sortie
Tension de sortie	(41,1+1)Vdc				(41,1+1)Vdc				(82,2+1)Vdc				(82,2+1)Vdc
Courant de recharge	Tension constante
Courant de fuite	<100uA
Courant de sortie	Courant continu (+/-)
Caractéristiques de la batterie
Nombre de batteries	6 (2 jeux de 3)				6 (2 jeux de 3)				12 (2 jeux de 6)				12 (2 jeux de 6)
Type	12V/9Ah
Tension batterie	36Vdc				36Vdc				72Vdc				72Vdc
Technologie	Plomb étanche
Courant de recharge	1,4Amp
Démarrage sur batterie	Oui
Protection batterie	Fusible rapide 60 Ampères
Autonomie en minutes
Nombre de Packs installés	1	2	3	4	1	2	3	4	1	2	3	4	1	2	3	4
A 25% de charge	130	270	350	450	85	160	250	300	130	270	350	450	85	160	250	300
A 50% de charge	60	90	170	260	40	70	95	130	60	90	170	260	40	70	95	130
A 75% de charge	40	70	95	130	20	45	60	85	40	70	95	130	20	45	60	85
Temps de recharge en heures
Nombre de Packs installés	1	2	3	4	1	2	3	4	1	2	3	4	1	2	3	4
Temps de recharge batterie à 50%	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
Temps de recharge batterie à 90%	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8
Temps de recharge batterie à 90%	12	12	12	12	12	12	12	12	12	12	12	12	12	12	12	12
Conditions d'utilisation
Température de fonctionnement	0 - 40°C
Taux d'humidité	0 - 95% sans condensation
Niveau sonore	<50dB à 1 m
Raccordement onduleur	Connecteur Anderson
Conditions de stockage
Température	0 - 40°C
Taux d'humidité	0 95% sans condensation
Certifications
Liste	CE - LVD - ROHS
Garantie
Durée et modalité	2 ans sur site
Caractéristiques physiques
Format	Rack19'' convertible en Tour
Nombre de "U"	2				2				2				2
Dimensions mm (Longueur × Largeur × Hauteur)	430 × 440 × 86,5				430 × 440 × 86,5				720 × 440 × 86,5				720 × 440 × 86,5
Poids net	24 Kgs				24Kgs				46 Kgs				46 Kgs
Conditionnement
Colisage	1				1				1				1
Dimensions mm (Longueur × Largeur × Hauteur)	562 × 555 × 202				562 × 555 × 202				842 × 555 × 202				842 × 555 × 202
Poids brut	27 Kgs				27 Kgs				49,5 Kgs				49,5 Kgs
Origine
Pays	Chine

Elle permet :
          ►de proteger les équipements stratégiques
          contre les perturbations électriques les plus
          critiques,
          ►de protéger les usagers contre une coupure de
          courant et de leur assurer ainsi une continuité de
          travail pouvant atteindre plusieurs heures.

Autonomies exprimées en minutes selon la puissance consommée.

Puissance onduleur	1500VA
Nombre et type de batteries	6 × 12 Volts 9 Ampères
Nombre de Packs batteries	1	2	3	4
Autonomie à 25% de charge	85 min	160 min	250 min	300 min
Autonomie à 50% de charge	40 min	70 min	95 min	130 min
Autonomie à 75% de charge	20 min	45 min	60 min	85 min

Puissance onduleur	2000VA
Nombre et type de batteries	12 × 12 Volts 9 Ampères
Nombre de Packs batteries	1	2	3	4
Autonomie à 25% de charge	130 min	270 min	350 min	450 min
Autonomie à 50% de charge	60 min	90 min	170 min	260 min
Autonomie à 75% de charge	40 min	70 min	95 min	130 min

Puissance onduleur	3000VA
Nombre et type de batteries	12 × 12 Volts 9 Ampères
Nombre de Packs batteries	1	2	3	4
Autonomie à 25% de charge	85 min	160 min	250 min	300 min
Autonomie à 50% de charge	40 min	70 min	95 min	130 min
Autonomie à 75% de charge	20 min	45 min	60 min	85 min

Puissances
1000VA/900Watts
1500VA/1350Watts
2000VA/1800Watts
3000VA/2700Watts

Tous les onduleurs de la gamme STRATEGE sont fournis avec un logiciel de communication UPSILON2000, un câble d'alimentation ainsi que des câbles d'utilisation en sortie. (1KVA et 1,5KVA : 4 câbles d'utilisation, 2KVA : 6 câbles d'utilisation, 3KVA : 6 câbles d'utilisation et 1 câble d'utilisation de forte puissance).

Afficheur LCD informatif sur l’état de l’onduleur, la qualité du courant, l’autonomie restante, le niveau de charge, la température de l’onduleur... Il permet également de naviguer aisément dans les différents menus pour paramétrer l’onduleur.

Trois boutons rétro-éclairés de mise en service et de paramétrage de l’onduleur en combinaison avec l’afficheur LCD.

EPO arrêt d'urgence

Port série

Protection RJ11/RJ45

Pieds d'installation pour une conversion au format Tour

Connecteur pour Packs Batteries

Prise d'entrée/alimentation secteur 230 Volts

Prise de sortie ondulées dont une de forte puissance pour onduleur 3KVA

Connecteur pour batteries externes

Disjoncteur

Slot pour agent SNMP ou carte contact sec

Port USB
